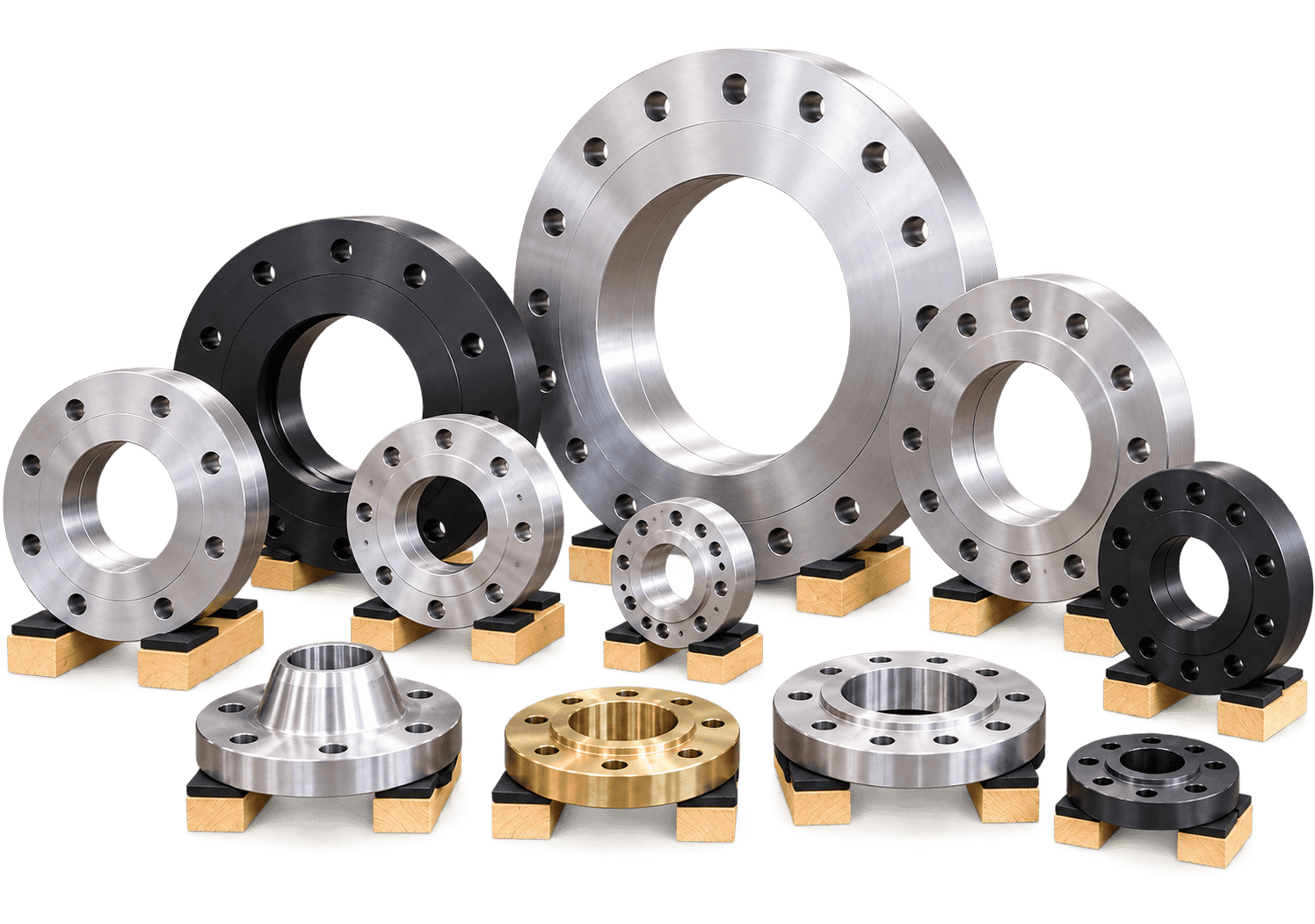

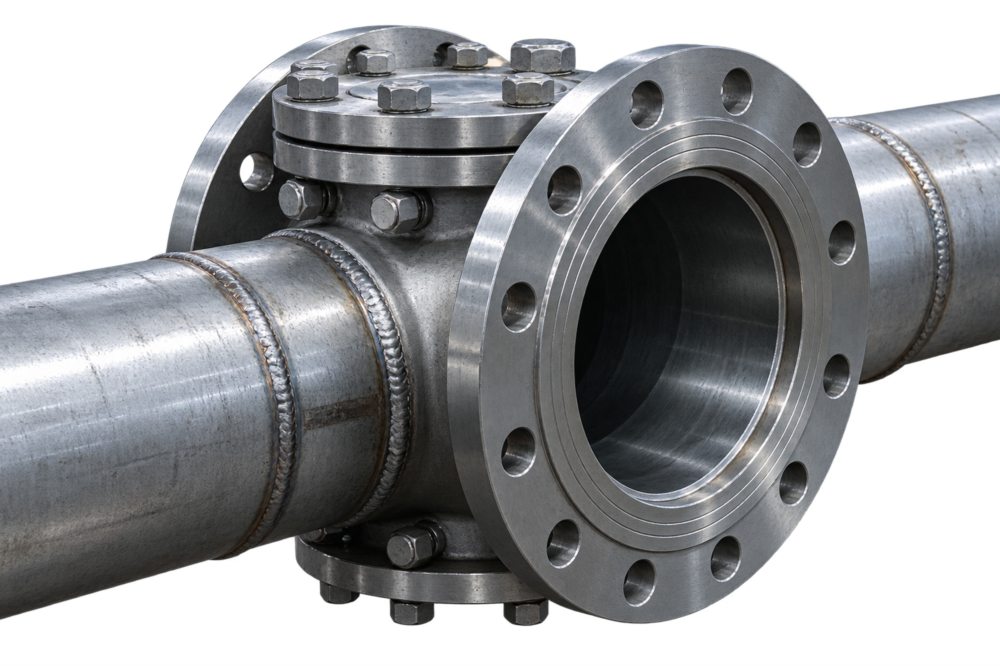

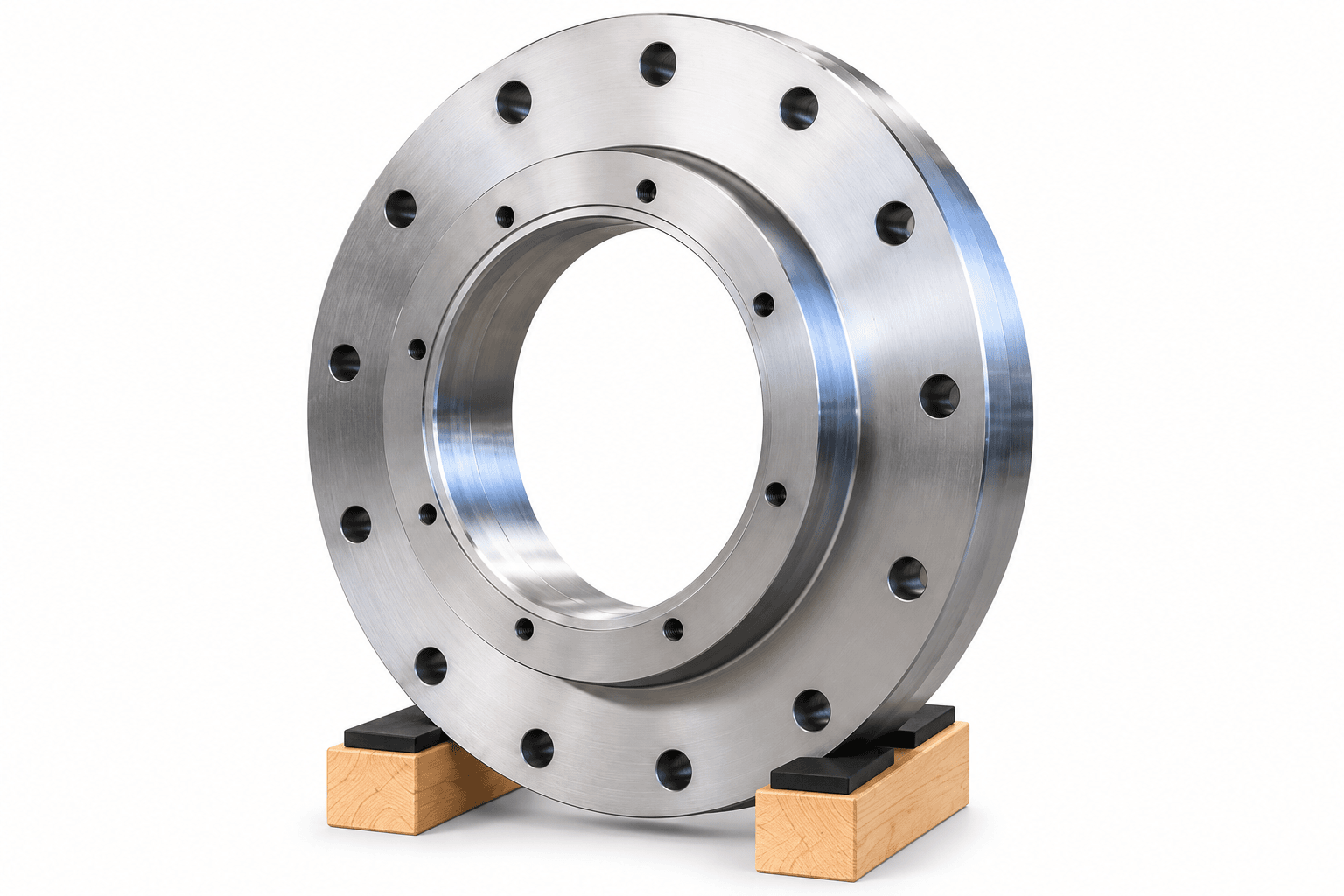

XIANGJI HEAVY INDUSTRY 플랜지는 국제 표준에 따라 엄격하게 제조되어 높은 강도, 우수한 밀봉 성능 및 긴 수명을 보장합니다. 당사의 플랜지는 석유화학, 전력, 조선, 수처리 및 기타 산업용 배관 시스템에 널리 사용됩니다.
고압 내성을 위한 우수한 소재와 가공.
엄격한 치수 관리로 완벽한 맞춤과 간편한 설치를 보장합니다.
다양한 면 형상과 압력 등급으로 규격 요구를 충족합니다.
ASTM/ASME, JIS, GB 엄격한 준수
| 사양 | ASTM / ASME (미국 표준) | JIS (일본 산업 표준) | GB (중국 국가 표준) |
|---|---|---|---|
| 적용 표준 | ASME B16.5 (배관 플랜지) ASME B16.47 Series A/B (대구경 플랜지) | JIS B2220 (배관 플랜지) | GB/T 9112 – GB/T 9124 (강관 플랜지) |
| 크기 범위 | NPS 1/2" – 24" (DN15 – DN600) | 10A – 600A (DN10 – DN600) | DN15 – DN600 |
| 압력 등급 | Class 150 – 2500 (PN16 – PN420) | 0.6 – 20K, 30K | PN0.25, PN0.6, PN1.0, PN1.6, PN2.5, PN4.0, PN6.4, PN10.0, PN16.0, PN25.0, PN40.0 |
| 면 형상 | RF, FF, RTJ, TG, FM | RF, FF, RTJ | RF, FF, RTJ, TG, FM |
| 플랜지 유형 | 용접 목 (WN), 슬립 온 (SO), 블라인드 (BL), 나사식 (TH), 소켓 용접 (SW), 랩 조인트 (LJ) | 용접 목 (WN), 슬립 온 (SO), 블라인드 (BL), 나사식 (TH), 소켓 용접 (SW), 랩 조인트 (LJ) | 용접 목 (WN), 슬립 온 (SO), 블라인드 (BL), 나사식 (TH), 소켓 용접 (SW), 랩 조인트 (LJ) |
| 재질 | 탄소강: A105, A350 LF2, A350 LF3 등 스테인리스강: A182 F304/304L, F316/316L 등 합금강: A182 F11/F22/F5/F9 등 | 탄소강: SS400, SF440 등 스테인리스강: SUS304, SUS304L, SUS316, SUS316L 등 | 탄소강: 20#, 16Mn, Q235B 등 스테인리스강: 06Cr19Ni10, 022Cr17Ni12Mo2, 00Cr17Ni14Mo2 등 |
| 표면 처리 | 흑색 도장, 방청유, 용융 아연 도금, 전기 아연 도금 등 | 흑색 도장, 방청유, 용융 아연 도금, 전기 아연 도금 등 | 흑색 도장, 방청유, 용융 아연 도금, 전기 아연 도금 등 |
